珠海市地處珠三角制造業發達地區，擁有很強的發展?jié)摿?，近年?lái)更是加大對鈑金加工廠的引進力度，積極招商，放寬投資政策，營造更活躍的營商環境。沖壓模具是鈑金加工廠的生產利器，很多可以在合作時比較關注單一的型號定制，其實模具的種類有很多，本文將對沖壓模具的類別進行分析。

一、鈑金加工廠常見的沖壓模具分類

沖壓模具是沖壓生產必不可少的工藝裝備，是技術密集型產品。沖壓件的質量、生產效率以及生產成本等，與模具設計和制造有直接關系。模具設計與制造技術水平的高低。是衡量一個國家產品制造水平高低的重要標志之一，在很大程度上決定著產品的質量、效益和新產品的開發能力。沖壓模具的形式很多，一般可按以下幾個主要特征分類。

（一）根據工藝性質分類

1、沖裁模：沿封閉或敞開的輪廓線使材料產生分離的模具。如落料模、沖孔模、切斷模、切口模、切邊模、剖切模等。

2、彎曲模：使板料毛坯或其他坯料沿著直線（彎曲線）產生彎曲變形，從而獲得一定角度和形狀的工件的模具。

3、拉深模：是把板料毛坯制成開口空心件，或使空心件進一步改變形狀和尺寸的模具。

4、成形模：是將毛坯或半成品工件按照凸、凹模的形狀直接壓制成形，而材料本身僅產生局部塑形變形的模具。如脹形模、縮口模、擴口模、起伏模、翻邊模、整形模等。

（二）根據工序組合程度分類

1.單工序模：在壓力機的一次行程中，只完成一道沖壓工序的模具，如圖所示。圖1.3

2.復合膜：只有一個工位，在壓力機的一次行程中，在同一工位上同時完成兩道或兩道以上沖壓工序的模具。

3.級進模（也稱連續模）：在毛坯的送進方向上，具有兩個或更多的工位，在壓力機的一次行程中，在不同的工位上逐次完成兩道或兩道以上沖壓工序的模具。

二、鈑金加工廠的沖壓模具結構分析

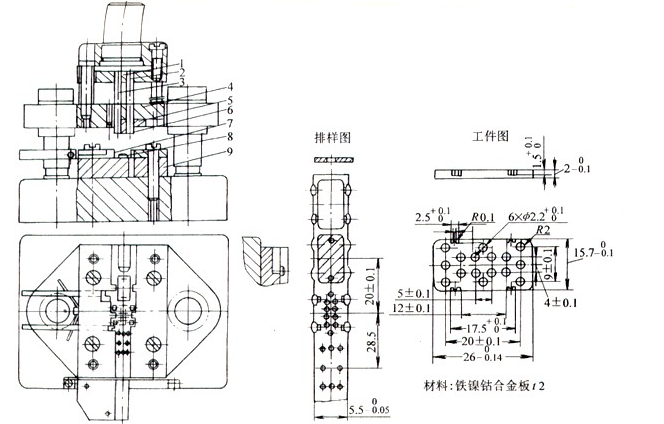

如圖是一幅帶導柱導套的單工序落料模。由上、下模兩部分構成，上模由模柄、上模座 、導套、凸模、墊板、固定板、卸料板和螺釘、銷釘?shù)攘慵M成；下模由下模座、導柱、凹模、導料板、承料板和螺釘、銷釘?shù)攘慵M成。上模通過模柄5被安裝在壓力機滑塊上，隨滑塊作上下往復運動，因此稱為活動部分。下模通過下模座被固定在壓力機工作臺上，所以又稱為固定部分。

通常模具由兩類零件組成；一類是工業零件，這類零件直接參與工藝過程的完成并和坯料有直接接觸，包括有工作零件等；另外一類是結構零件，這類零件不直接參與完成工藝過程，也不和坯料有直接接觸，只對模具完成工藝過程起保證作用，或?qū)δ＞吖δ芷鹜晟谱饔?，包括有?dǎo)向零件、緊固零件、標準件及其他零件等。
